aisi h13 เครื่องมือเหล็ก

aisi h13 เหล็กเป็น 5% cr ultra ultra-high เครื่องมือโลหะผสมเหล็กอัลลอยที่มีปริมาณโมลิบดีนัมและวานาเดียมสูงขึ้น โมลิบดีนัมให้ความเหนียวที่ยอดเยี่ยมและความทนทานสูง วานาเดียมส่งผลให้มีการกระจายตัวของวานาเดียมคาร์ไบด์ในระดับที่สูงขึ้นส่งผลให้ความต้านทานการสึกหรอสูงขึ้น

H13 เครื่องมือเหล็กเป็นเหล็กแข็งทุติยภูมิ มันมีความต้านทานต่ออารมณ์ดีความต้านทานความเมื่อยล้าความร้อนที่ดีและความต้านทานการแตกร้าวความร้อนที่ดีเยี่ยมและรักษาความแข็งและความแข็งแรงสูงที่อุณหภูมิสูง มันชุบแข็งลึกและมีความทนทานสูงมากซึ่งช่วยให้การแข็งตัวของส่วนใหญ่โดยการระบายความร้อนทางอากาศ

hot เครื่องมือทำงานที่ทำจากวัสดุ H13 สามารถระบายความร้อนด้วยน้ำในการใช้งานที่ร้อนแรงเมื่อe การแตกร้าวของความร้อนช็อตไม่ใช่ปัญหา ความต้านทานต่อความเหนื่อยล้าจากความร้อนการกัดเซาะและการสึกหรอทำให้มันเป็นวัสดุเชื้อราที่เป็นทางเลือกสำหรับการหล่ออลูมิเนียมและแมกนีเซียมตายรวมถึงการใช้งานที่ร้อนแรงอื่น ๆ อีกมากมาย อย่างไรก็ตามโลหะ H13 ขึ้นอยู่กับการใช้ไฮโดรเจนและสามารถเป็นไนไตรด์สำหรับความต้านทานการสึกหรอเพิ่มเติม

aisi H13 คุณสมบัติเหล็ก

แผ่นข้อมูลต่อไปนี้สรุปคุณสมบัติของเหล็ก H13 เช่นองค์ประกอบทางเคมี คุณสมบัติของ Nmechanical ฯลฯ

chemical องค์ประกอบ

note: ขีด จำกัด ของแมงกานีสคือ≤ 1.0 % สำหรับ H13 resulfurized

physical คุณสมบัติทางกายภาพของวัสดุ

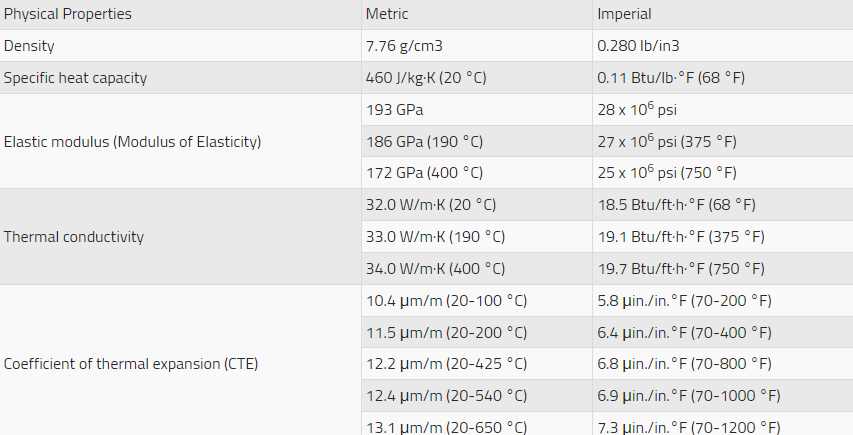

h13 ความหนาแน่นความจุความร้อนจำเพาะและคุณสมบัติทางความร้อนโมดูลัสยืดหยุ่นจะได้รับในตารางด้านล่าง

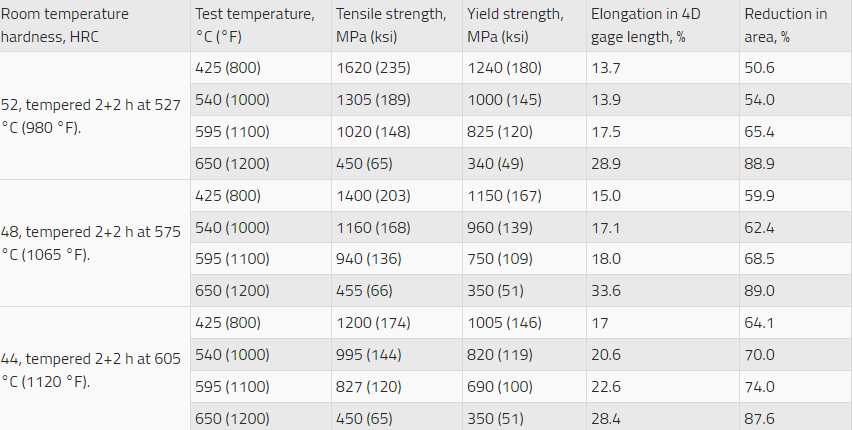

mechanical คุณสมบัติของเหล็ก H13

typical Room ระดับ.

round แถบน้ำมันดับจาก 1,010 ° C (1850 ° F) และสองอารมณ์, 2-2 ชั่วโมงที่อุณหภูมิที่ระบุ

+longitudinaltime แถบ

oil ดับจาก 1,010 ° C (1850 ° F) และเพิ่มอารมณ์ให้กับความแข็งที่ระบุ-
